Reactor Starter Panel for IDF Motor
Last updated: 20 Aug 2026
611 Views
Reactor Starter Panel 3300V 650kW สำหรับโหลดพัดลม IDF

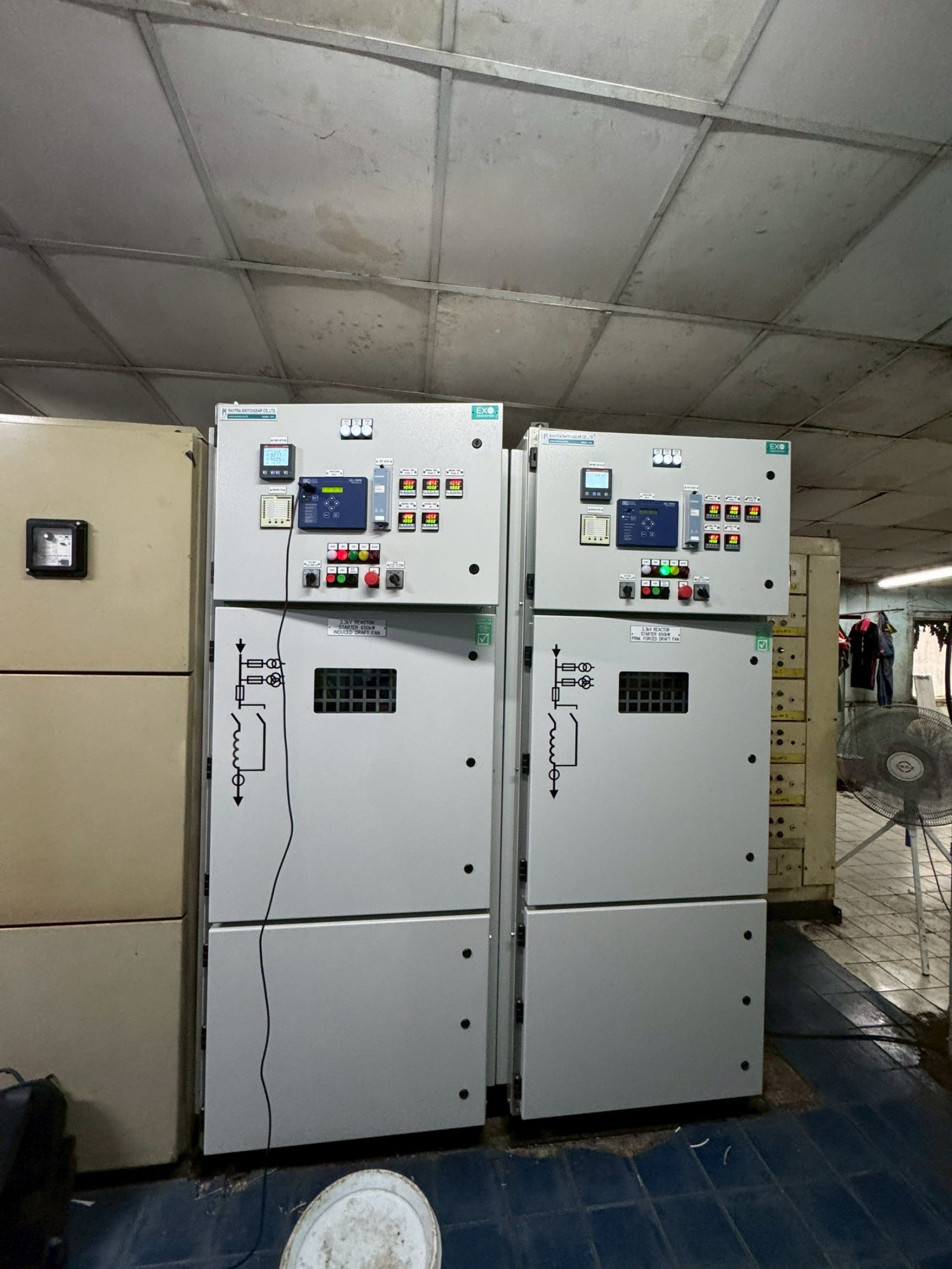

โครงการนี้เป็นงานออกแบบ ผลิต และติดตั้งตู้ Reactor Starter Panel สำหรับระบบไฟฟ้าแรงดันปานกลาง (Medium Voltage Switchgear) ขนาดแรงดัน 3,300 โวลต์ ใช้สำหรับสตาร์ทมอเตอร์ขนาด 650 กิโลวัตต์ ที่ขับเคลื่อนพัดลม IDF (Induced Draft Fan) ซึ่งเป็นอุปกรณ์สำคัญในระบบระบายอากาศ/ควันของโรงงานอุตสาหกรรมหรือโรงไฟฟ้า
ระบบ Reactor Starter ทำหน้าที่จำกัดกระแสไฟฟ้าขณะสตาร์ทมอเตอร์ (Starting Current) ด้วยการต่อ Reactor แบบอนุกรมเข้ากับวงจรมอเตอร์ในช่วงเริ่มสตาร์ท ก่อนจะ bypass เข้าสู่การทำงานปกติ ช่วยลดแรงกระชาก (Inrush Current) ที่ส่งผลกระทบต่อระบบไฟฟ้าและยืดอายุการใช้งานของมอเตอร์
ตู้ควบคุมใช้ VCS (Vacuum Contactor Switch) ยี่ห้อ Siemens เป็นอุปกรณ์สวิตชิ่งหลักสำหรับตัดต่อวงจรมอเตอร์แรงดันปานกลาง ร่วมกับ Protection Relay ยี่ห้อ SEL (Schweitzer Engineering Laboratories) ทำหน้าที่ป้องกันมอเตอร์และระบบไฟฟ้าจากความผิดปกติ เช่น กระแสเกิน (Overcurrent), ไฟฟ้าลงดิน (Ground Fault), เฟสขาด (Phase Loss) และความผิดปกติอื่น ๆ ที่อาจก่อให้เกิดความเสียหายต่ออุปกรณ์
ขอบเขตงานครอบคลุมตั้งแต่การออกแบบวงจรควบคุมและป้องกัน (Protection & Control Scheme) การเลือกขนาด Reactor และอุปกรณ์สวิตชิ่งให้เหมาะสมกับขนาดโหลด การประกอบตู้ตามมาตรฐานความปลอดภัยไฟฟ้าแรงดันปานกลาง การตั้งค่า (Setting) รีเลย์ป้องกัน ไปจนถึงการทดสอบระบบ (Testing & Commissioning) ก่อนส่งมอบให้ลูกค้าใช้งานจริง
โครงการนี้เป็นงานออกแบบ ผลิต และติดตั้งตู้ Reactor Starter Panel สำหรับระบบไฟฟ้าแรงดันปานกลาง (Medium Voltage Switchgear) ขนาดแรงดัน 3,300 โวลต์ ใช้สำหรับสตาร์ทมอเตอร์ขนาด 650 กิโลวัตต์ ที่ขับเคลื่อนพัดลม IDF (Induced Draft Fan) ซึ่งเป็นอุปกรณ์สำคัญในระบบระบายอากาศ/ควันของโรงงานอุตสาหกรรมหรือโรงไฟฟ้า
ระบบ Reactor Starter ทำหน้าที่จำกัดกระแสไฟฟ้าขณะสตาร์ทมอเตอร์ (Starting Current) ด้วยการต่อ Reactor แบบอนุกรมเข้ากับวงจรมอเตอร์ในช่วงเริ่มสตาร์ท ก่อนจะ bypass เข้าสู่การทำงานปกติ ช่วยลดแรงกระชาก (Inrush Current) ที่ส่งผลกระทบต่อระบบไฟฟ้าและยืดอายุการใช้งานของมอเตอร์
ตู้ควบคุมใช้ VCS (Vacuum Contactor Switch) ยี่ห้อ Siemens เป็นอุปกรณ์สวิตชิ่งหลักสำหรับตัดต่อวงจรมอเตอร์แรงดันปานกลาง ร่วมกับ Protection Relay ยี่ห้อ SEL (Schweitzer Engineering Laboratories) ทำหน้าที่ป้องกันมอเตอร์และระบบไฟฟ้าจากความผิดปกติ เช่น กระแสเกิน (Overcurrent), ไฟฟ้าลงดิน (Ground Fault), เฟสขาด (Phase Loss) และความผิดปกติอื่น ๆ ที่อาจก่อให้เกิดความเสียหายต่ออุปกรณ์
ขอบเขตงานครอบคลุมตั้งแต่การออกแบบวงจรควบคุมและป้องกัน (Protection & Control Scheme) การเลือกขนาด Reactor และอุปกรณ์สวิตชิ่งให้เหมาะสมกับขนาดโหลด การประกอบตู้ตามมาตรฐานความปลอดภัยไฟฟ้าแรงดันปานกลาง การตั้งค่า (Setting) รีเลย์ป้องกัน ไปจนถึงการทดสอบระบบ (Testing & Commissioning) ก่อนส่งมอบให้ลูกค้าใช้งานจริง
